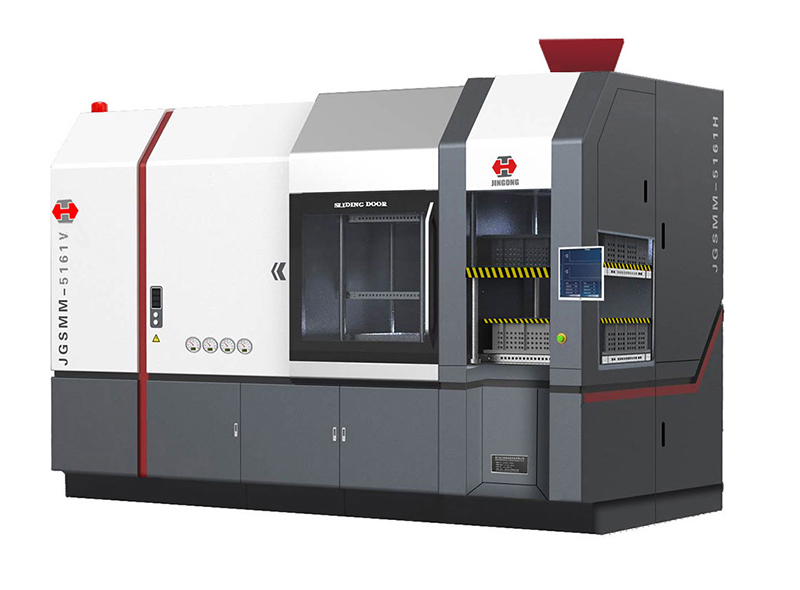

全自动上下射砂造型机
JGSMM-5161V
1.采用上下垂直射砂，射砂无死角，射口位置和大小可自由调节。
2.采用双射砂筒独立射砂,射砂效果好，砂型紧实度高。
3.采用机械与气动双密封控制系统，密封性好，无飞砂，更环保。
4.采用进口伺服液压系统，设备运行平稳，精度高，噪音低，自带智能油温加热风冷功能，更加智能化。
5.操作简单，效率更高，可变频，速度可调，可做大深度产品铸件，紧实度高。
6.可根据用户产品需求进行砂箱尺寸，砂型高度，多触头及双向压实等个性化定制。
2.采用双射砂筒独立射砂,射砂效果好，砂型紧实度高。
3.采用机械与气动双密封控制系统，密封性好，无飞砂，更环保。
4.采用进口伺服液压系统，设备运行平稳，精度高，噪音低，自带智能油温加热风冷功能，更加智能化。
5.操作简单，效率更高，可变频，速度可调，可做大深度产品铸件，紧实度高。
6.可根据用户产品需求进行砂箱尺寸，砂型高度，多触头及双向压实等个性化定制。
产品介绍
全自动上下射砂造型机
JGSMM-5161V
机型 项目 | 5161V | 5565V | 6171V | 6575V | 7181V | 8590V | 备 注 |
| 机 长（mm） | 4150 | 4150 | 4800 | 4850 | 4900 | 5000 | 标准机型为右出砂型，可定制左出砂型。 |
| 机 宽（mm） | 1910 | 1910 | 2300 | 2300 | 2350 | 2400 | |
| 机 高（mm） | 3200 | 3200 | 3200 | 3200 | 3250 | 3300 | |
| 机器重量（T） | 10.5 | 11 | 12.3 | 13.1 | 14.7 | 15.8 | |
| 砂箱尺寸（mm） | 510*610 | 550*650 | 610*710 | 650*750 | 710*810 | 850*900 | 套箱中间放射到两端的斜度为4° |
| 砂型高度（mm） | 360~500 | 360~500 | 360~500 | 360~500 | 360~500 | 360~500 | 在可调节范围内数控自由调节 |
| 制模要求（mm） | ≤180 | ≤180 | ≤180 | ≤180 | ≤180 | ≤180 | 主要是指单边高度 |
| 进砂量（m³/″） | 0.006 | 0.006 | 0.007 | 0.007 | 0.007 | 0.007 | 上下砂桶单元独立供砂 |
| 造型速度（秒/型） | 40″～50″ | 40″～50″ | 40″～50″ | 42″～51″ | 42″～51″ | 42″～51″ | 无砂芯80～100型/小时 |
| 电机功率（KW） | 30 | 30 | 35 | 35 | 35 | 40 | 电源为380V五芯线接入 |
| 用气量/空压机（m³/kw） | 1.8/ 30 | 1.8/ 30 | 2/ 30 | 2/ 32 | 2/ 32 | 2/ 32 | 空压机必须满足需要 |
| 运行气压（KG） | 5~6.5 | 5~6.5 | 5~6.5 | 5~7 | 5~7 | 5~7 | 见储气罐进口的压力表 |
| 运行油压（Pa） | 170 | 170 | 170 | 170 | 170 | 170 | 见设备液压站的油压表 |
| 砂型紧实度 | 外部80～90，芯部70～85，紧实度测量面为35mm*35mm。 | 见说明书 | |||||
| 铁砂占比 | 无箱造型时1:6有箱造型时1:4，在确保安全生产的情况下直接决定开模排列数。 | ||||||
| 压缩比 | 混砂配比良好的情况下压实前后为1.4：1，根据砂型压缩比和模具高度计算浇口棒安装高度。 | ||||||
| 运行模式 | 手动和自动双运行模式 | 见说明书 | |||||
| 浇口位 | 制作的模具浇口位置需我司提供 | 见图纸 | |||||
| 1. 采用球墨铸件底座固定四条活动导柱，砂箱和活动板等铸件采用球墨铸铁铸件。 2. 采取高温定型去应力处理，确保机器长期抗疲劳、使用不变形设备零部件均采用定型、渗碳、热处理、深冷处理、酸洗、磷化、镀铬、防锈、防腐、研磨等工艺处理，确保设备长时间使用。 核心部件采用高品质进口品牌，保证耐用性及稳定性；零部件加工采用沙迪克慢走丝切割、大型龙门加工中心及进口高速铣生产制造，彻底保证零部件的装配的一致性和加工的精密度。 | |||||||
全方位/上下射砂变频造型机特点：
1、升级换代，更加智能；
Updating and upgrading,more intelligent
2、上下射砂，多喷嘴任意调节；
Up and down shooting sand,faculative adjustable multi-nozzles
3、三面进气，射砂均匀；
Air enter in from three sides,shooting sand evenly
4、操作简单，效率更高；
Simple operation more effcient
5、紧实度更高，可做大深度产品铸件；
Higher compactness,can produce large castings
6、全包围密封，更加环保；
Full sealing,more Eco-friendly
7、可变频，速度可调；
Adjustable variable frequency and speed
8、一体化设计，安装快捷、使用方便，更加安全；
Integrated design,quick installation,easy to use,much safer
9、机器配件加工精度更高，降低磨损，提升使用寿命。
High precision components,redyuce wear,increase using life
